Model Condition Price Qty
ST35277 Very Good $24.00
-
+

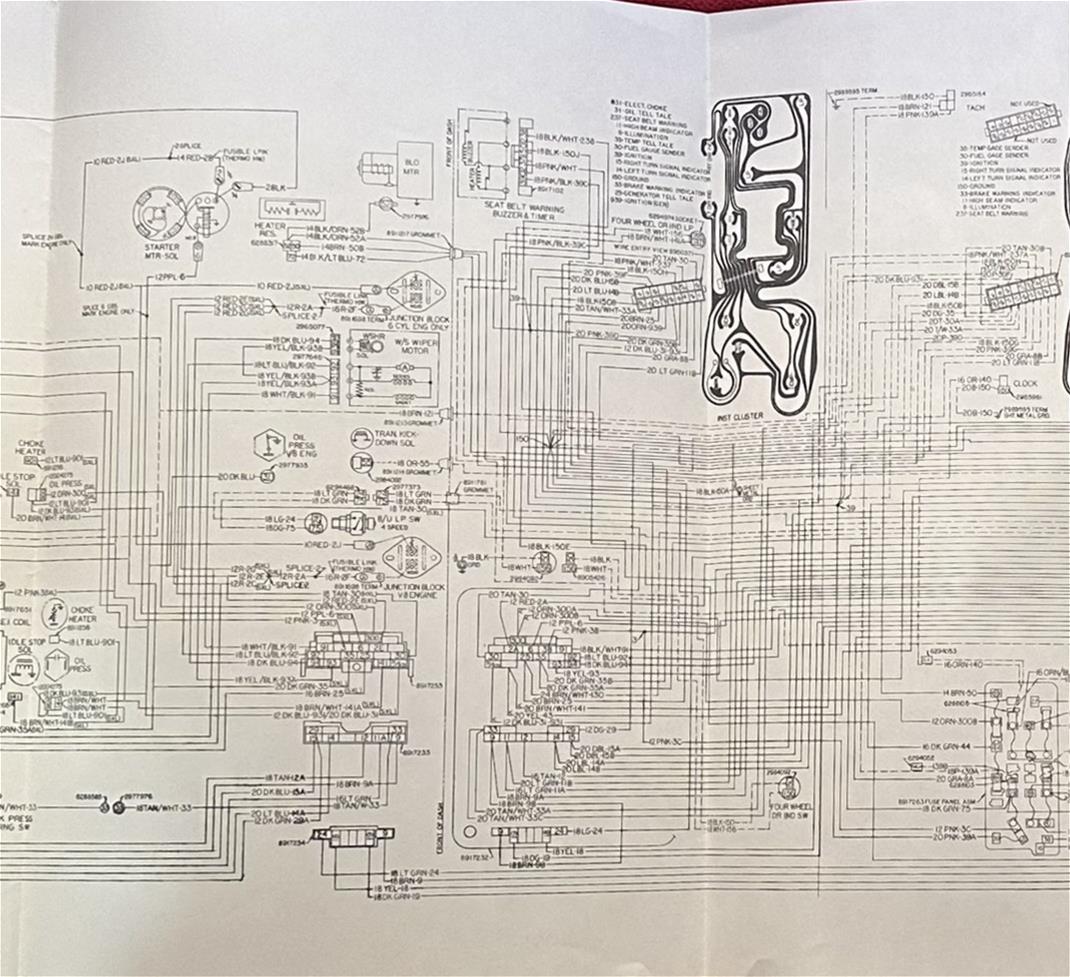

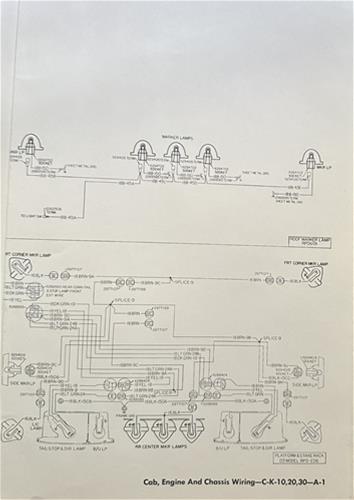

This is the original wiring diagram printed by GM for dealer mechanics. You can follow the wiring in your truck from bumper-to-bumper. It will help you to understand connector configurations, and locate & identify circuits, relays, and grounds. Although the schematic is in black and white, the color of each wire is noted. You will not find this diagram in your shop manual. The schematic measures 8.5" x 11" when folded up, and opens up to 11" by 38". The diagram pictured is an example of this type when folded, but is not the actual diagram for your vehicle. Buy now for the best electrical repair info - the factory wiring diagram.
1977 Truck Wiring Diagrams C, K-10 thru 35
4
Included
This item is original.
11.00 x 8.50 x 0.10 inches
ST35277
Write a Review
This book covers 1977 GMC ½-ton, ¾-ton, & 1 ton pickups as well as Suburban, and Blazer/Jimmy. Includes 2 wheel drive and 4 wheel drive models. Covers both gasoline and diesel engines. .
